パフォーマンスボード：グラフ 概要
パフォーマンスボード：グラフは、ひとつの工程の1日の進捗をグラフで詳細に確認するための画面です。
この画面では以下の内容を実施できます。
- 計画・見通し・実績を1つのグラフ内で確認
- その工程がどこまで進んでいて、計画との差異はどれくらいか（どのくらい不足／余剰があるか）を確認
- 実績をもとにこれからの見通しを確認
パフォーマンスボードの種類
| パフォーマンスボード | |||
| グラフ | カード | リスト | |
| 画面の狙い | ひとつの工程の1日の進捗をグラフで詳細に確認 | 多数の工程グループや工程の現在の進捗状況を一目で確認 | 多数の工程グループや工程の現在の進捗状況を一目で確認 とくに工程数が多く、カード形式では表示できない現場での利用を推奨 |
| 工程の表示数 | △ | 〇 | ◎ |
| 工程ごとの情報量 | ◎ | 〇 | △ |
パフォーマンスボード：グラフ 表示項目

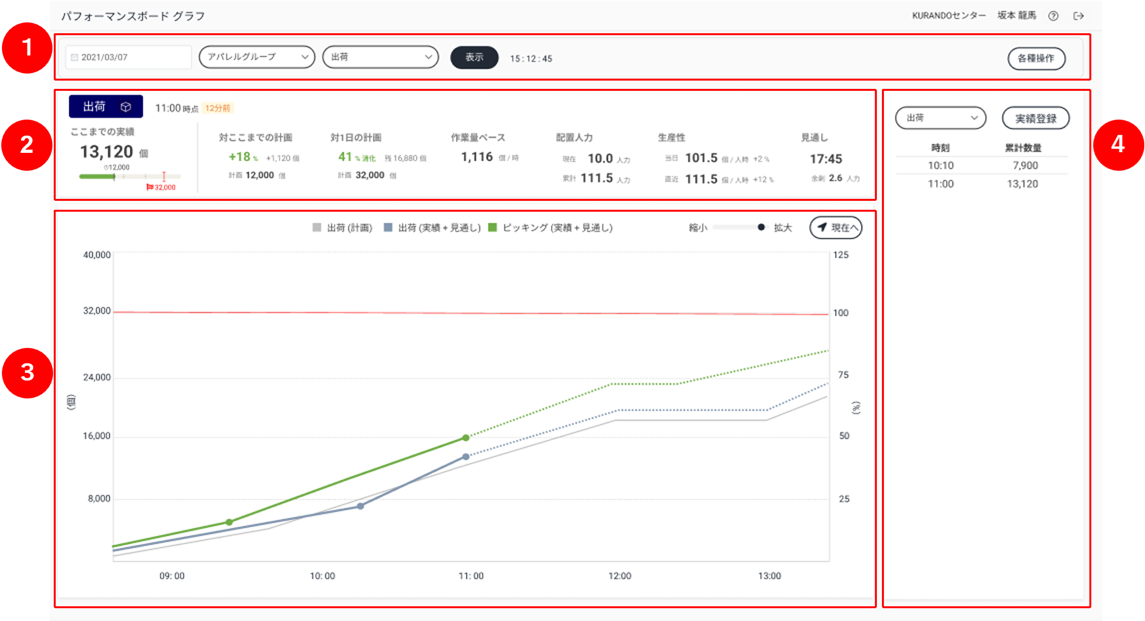

パフォーマンスボード：グラフでは、以下の４つのパネルに分けて情報が表示されます。
| 番号 | 項目 | 説明 |
|---|---|---|
| 1 | コントロールパネル | 画面表示に関する操作のためのパネルです。 詳細はコントロールパネルをご確認ください。 |
| 2 | 進捗詳細パネル | 現在の実績・計画比・生産性などの状況を確認するためのパネルです。 詳細は進捗詳細パネルをご確認ください。 |
| 3 | グラフパネル | 工程の計画・実績・見通しをグラフで確認するためのパネルです。 詳細はグラフパネルをご確認ください。 |
| 4 | 進捗実績履歴パネル | 実績の登録・確認を行うためのパネルです。 詳細は進捗詳細パネルをご確認ください。 |
コントロールパネル

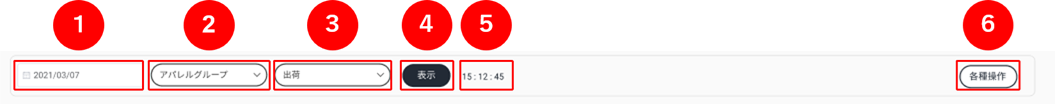

| 番号 | 項目 | 説明 |
|---|---|---|
| 1 | 日付選択 | 進捗を表示する日付を選択します。 |
| 2 | 管理グループ選択 | 進捗を表示する管理グループを選択します。 |
| 3 | 工程選択 | 進捗を表示する工程を選択します。 |
| 4 | 表示ボタン | 選択した工程の進捗を表示します。 |
| 5 | 表示時刻 | 表示ボタンを押下した時刻を表示します。 |
| 6 | 各種操作ボタン | 以下の操作を実施できます。 ・実績工数と人数を更新 連携している作業データをもとに、工数・数量の実績を最新の状態に取得し直します。 |
進捗詳細パネル

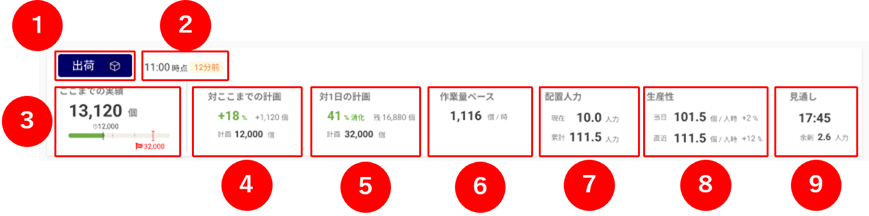

| 番号 | 項目 | 説明 | 表示/非表示 | ||
|---|---|---|---|---|---|
| 計画値:数量 | 計画値:人力 累計人力を管理: ON |
計画値:人力 累計人力を管理: OFF |
|||
| 1 | 工程名 | 工程名を表示します。 | 〇 | 〇 | 〇 |
| 2 | 最直近確定実績時刻 | 実績が登録されている時間枠（15分ごとの区切り）のうち、最も直近のものの終了時刻と、現在時刻との差を表示します。 | 〇 | 〇 | 〇 |
| 3 | ここまでの累計実績量 | ここまでの累計実績量を表示します。あわせて、ここまでの進捗をバーで表示します。 | 〇 | 〇 | 〇 ※累計実績量のみ |
| 4 | ここまでの累計計画比率 | 計画値入力画面で設定した、ここまでの時間帯の計画量に対して、実績がどれくらい多い／少ないか（比率・差）を表示します。 | 〇 | 〇 | |
| 5 | 1日消化率 | 計画値入力画面で設定した1日の計画量に対して、ここまでの実績が何%まで進んでいるか、また残りどれくらいかを表示します。 | 〇 | 〇 | |
| 6 | 作業量ペース | 1時間あたりの作業量を表示します。 | 〇 | ||
| 7 | 配置人力 | 現在の配置人力、および累計の実績配置人力を表示します。 | 〇 | 〇 ※現在の配置人力のみ |
〇 ※現在の配置人力のみ |
| 8 | 生産性 | 当日・直近の生産性を、標準生産性と比較した割合とあわせて表示します。 | 〇 | 〇 | |
| 9 | 見通し | 完了見通し時刻、および完了のための工数過不足を表示します。 | 〇 | 〇 | |
グラフパネル

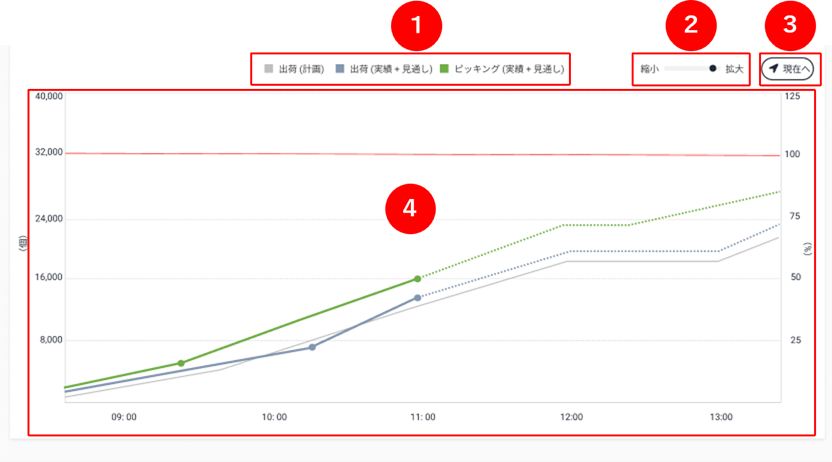

| 番号 | 項目 | 説明 |
|---|---|---|
| 1 | 凡例 | グラフに表示している線の説明です。 |
| 2 | 縮小／拡大 | スライダーを操作して、グラフの時間軸の表示幅を調整します。拡大・縮小は、現在表示している中心の時刻を基準に行われます。 |
| 3 | 現在へボタン | 表示中の縮尺のまま、現在時刻を中心にグラフを表示し直します。 |
| 4 | グラフ本体 | 工程の計画・実績・見通しを折れ線グラフで表示します。 詳細はグラフ本体の見方をご参照ください。 |
グラフ本体の見方
グラフには、選択中の工程の計画・実績・見通しに加えて、工程 進捗グラフで設定した工程・工程補助項目の実績・見通しも重ねて表示されます。
- 計画（グレーの実線）：計画値入力画面で設定した、その工程の計画を表示します。
- 実績（実線）／見通し（点線）：ここまでの実績と、今後の見通しを表示します。
- 1日の累計計画量（赤い横線）：1日の累計計画量に到達する位置を表示します。
グラフを左右にドラッグすると、表示中の縮尺のまま、表示時間帯をずらせます。
進捗実績履歴パネル
この進捗実績履歴パネル自体、数量登録：ONの工程でのみ表示されます。
数量登録：OFFのみの工程では表示されません。

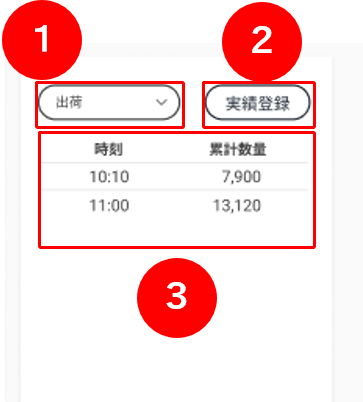

| 番号 | 項目 | 説明 |
|---|---|---|
| 1 | 工程選択 | 実績を登録・確認する工程を選択します。 |
| 2 | 実績登録ボタン | 実績を登録します。 詳細な操作方法は、実績を登録するをご参照ください。 |
| 3 | 現在へボタン | 表示中の縮尺のまま、現在時刻を中心にグラフを表示し直します。 |
| 4 | 履歴リスト | 登録された実績の履歴を表示します。 表示される項目は、工程の設定によって異なります。 |
履歴リストの表示項目
| 番号 | 項目 | 説明 | 表示/非表示 | ||
|---|---|---|---|---|---|
| 計画値:数量 | 計画値:人力 累計人力を管理: ON |
計画値:人力 累計人力を管理: OFF |
|||
| 1 | 終了時刻 | 登録された実績の終了時刻を表示します。 | 〇 | 〇 | 〇 |
| 2 | 累計数量 | 登録された実績の累計数量を表示します。 | 〇 | ||
| 3 | 累計人力 | 登録された実績の累計人力を表示します。 | 〇 | 〇 | |
| 4 | 生産性 | 登録された実績の生産性を表示します。 | 〇 | ||
実績を登録する
進捗実績履歴パネルから工程実績を登録
工程実績の新規登録
- 進捗実績履歴パネルの工程選択で、実績を登録する工程を選択します。
- 実績登録ボタンを押下します。

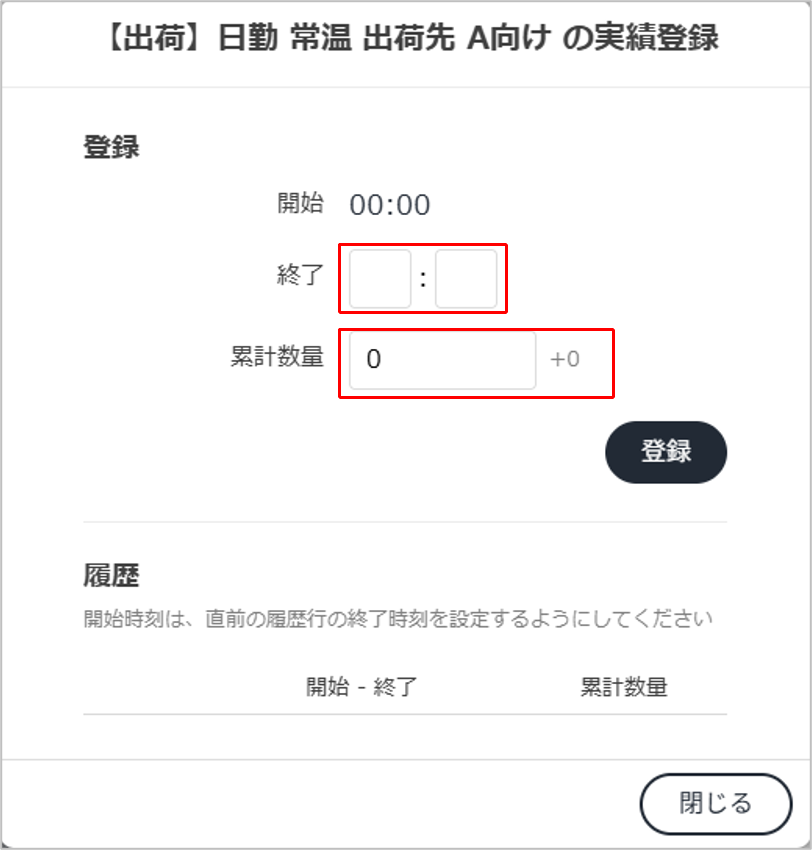

- 実績登録画面が表示されるので、終了時刻と終了時刻までの累計数量を入力し、「登録」ボタンを押下します。
※開始時刻は自動で設定されます。その日最初の登録では工程画面で設定した開始時刻、2回目以降の登録では直前の実績の終了時刻が開始時刻になります。 - 入力した累計数量が実績として登録されます。
実績の編集
- 進捗実績履歴パネルの工程選択で、実績を編集する工程を選択します。
- 実績登録ボタンを押下します。

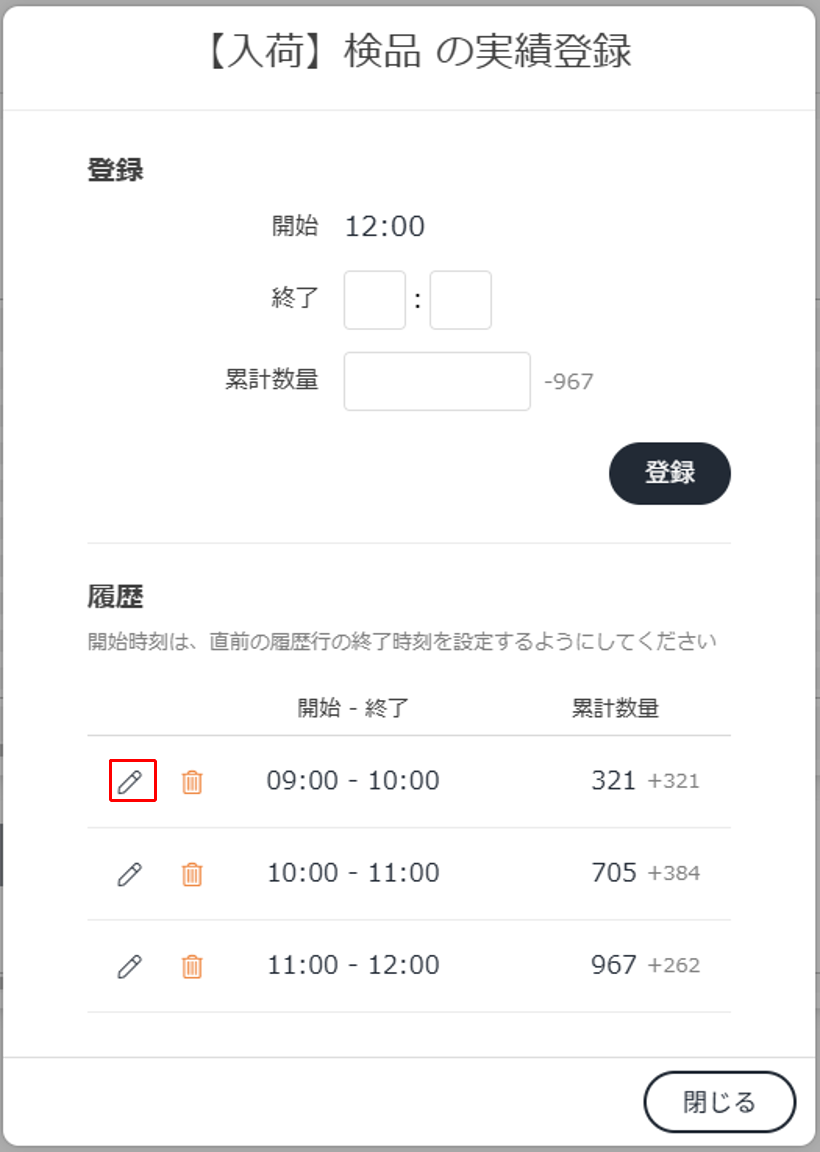

- 実績登録画面が表示されるので、履歴欄に表示されている実績の中で、編集したい実績の編集ボタンを押下します。

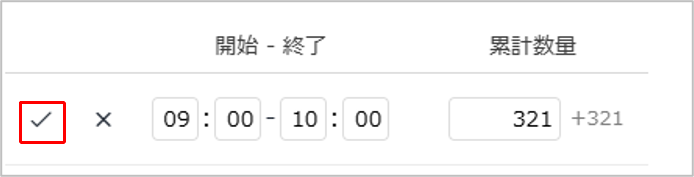

- 開始時刻、終了時刻、累計数量を編集し、「✓」ボタンを押下します。
- 入力した実績が登録されます。
実績の削除
- 進捗実績履歴パネルの工程選択で、実績を削除する工程を選択します。
- 実績登録ボタンを押下します。
- 実績登録画面が表示されるので、履歴欄に表示されている実績の中で、削除したい実績の削除ボタンを押下します。
- 確認画面が表示されるので、「削除」ボタンを押下します。
- 実績が削除されたことを確認します。
作業データをもとに実績を登録
工程画面の「工数実績を取得する作業マスタ」に、実績を取得する作業を登録しておくと、連携している作業データをもとに工数実績が自動的に更新されます（15分ごと）。
設定しない場合、配置実績が登録されないため、基本的に設定することを推奨します。
数量実績を自動連携したい場合は、あわせて「数量実績を取得する作業マスタ」も登録します。
工数実績
工程画面の「工数実績を取得する作業マスタ」に登録した作業データをもとに、実績工数・人数が自動的に更新されます。
実績を取得すると、以下のように表示されます。
進捗詳細パネル
- ここまでの累計実績量：実績を反映した値が表示されます。※1
- 対ここまでの計画：計画との比較が更新されます。※1
- 対1日の計画：1日の計画との比較が更新されます。※1
- 配置人力：現在の配置人力が更新されます。
※1 計画値:人力の工程のみ
グラフパネル
- 人力の実績がグラフに反映されます。
※計画値:人力かつ累計人力を管理:ONの工程のみ
数量実績
工程画面の「数量実績を取得する作業マスタ」に登録した作業データをもとに、数量実績が自動的に更新されます。取得元は、工程の設定により以下のいずれかになります。
- 業務データ：作業から取得
※「数量実績を取得する作業マスタ」に設定されている作業マスタすべてで、「作業実績の登録方法」が「タブレットで登録」に設定されている場合のみ - 業務データ：予実から取得
※業務データ：作業から取得できない場合
数量実績を取得すると、以下のように表示されます。
進捗詳細パネル
- ここまでの累計実績量：実績を反映した値が表示されます。
- 対ここまでの計画：計画との比較が更新されます。
- 対1日の計画：1日の計画との比較が更新されます。
※計画値：数量の工程のみ
グラフパネル
- 数量の実績がグラフに反映されます。
※計画値：数量の工程のみ
進捗実績履歴パネル
- 履歴欄に、数量実績が表示されます。
当日ボードから実績登録
当日ボードから実績を登録する場合は、当日ボードの記事をご参照ください。
