パフォーマンスボード：グラフ概要
パフォーマンスボード：グラフは、工程ごとの進捗状況を詳細に把握するための画面です。
実績のグラフに加えて、当日ボードから取得した予測をグラフで表示し、予定との差異を一目で確認できます。
進捗状況に応じて工程割り当てやシフトを調整することで、その日の現場運営の最適化を図ることができます。
パフォーマンスボードの種類
| パフォーマンスボード | |||
| グラフ | カード | リスト | |
| 画面の狙い | 個別の工程の詳細な進捗状況を確認 | 多数の工程グループや工程の進捗状況を一目で確認 | 多数の工程グループや工程の進捗状況を一目で確認 とくに工程数が多く、カード形式では表示できない現場での利用を推奨 |
| 工程の表示数 | △ | 〇 | ◎ |
| 工程ごとの情報量 | ◎ | 〇 | △ |

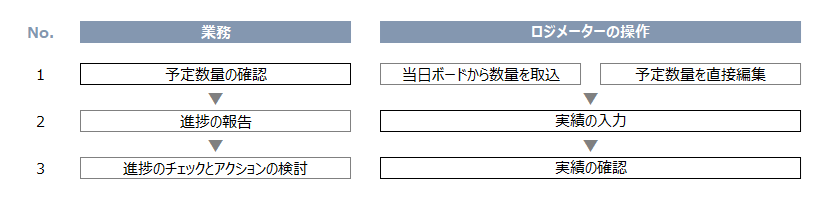

パフォーマンスボード：グラフの作業の流れ

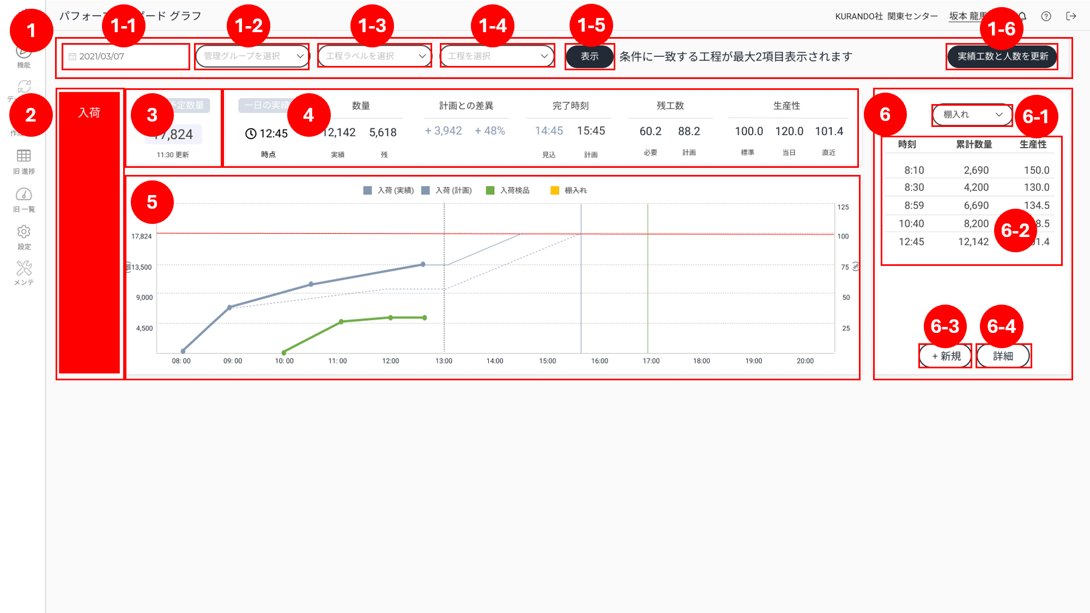

パフォーマンスボード：グラフ表示項目
| 番号 | 項目 | 説明 |
| 1 | コントロールパネル | 画面表示に関する操作のためのパネルです。 |
| 1-1 | 日付 | グラフを表示する日付を選択します。 |
| 1-2 | 管理グループ選択 | グラフを表示する管理グループを選択します。 |
| 1-3 | 工程ラベル選択 | グラフを表示する工程ラベルを選択します。 |
| 1-4 | 工程選択 | グラフを表示する工程を選択します。 |
| 1-5 | 表示ボタン | 選択した内容でグラフを表示します。 |
| 1-6 | 実績工数と人数を更新ボタン | 工程の作業人数と投下工数を更新します。 |
| 2 | グラフタイトル | グラフを表示する工程名を表示します。 |
| 3 | 一日の予定数量 | グラフを表示する工程の一日の予定数量を表示します。 予定数量は当日ボードで設定された数量または直接本画面上で入力した値を表示します。 また、予定数量を更新した最新の時刻も表示します。 |
| 4 | 一日の実績 |
グラフを表示する工程の実績を表示します。 実績は当日ボードまたは進捗履歴パネルから登録します。 ・最新登録時刻：最後に実績を登録した時刻を表示します。 ・数量：実績数量と残数量を表示します。 ・計画との差異：計画との数量の差異とその達成割合を数値と色で表示します。 達成割合によって表示される色が異なります。 -赤：70%未満 -黄：70%～90%未満 -緑：90%～110%未満 -青：110%以上 ・完了時刻：計算より想定される見込み完了時刻と、当日ボードで設定した工程の計画終了時刻を表示します。 ・残工数：残数量をもとに計算した残工数と、当日ボードで設定した計画における最新登録時刻以降の残工数を表示します。 ・生産性：工程設定で設定した生産性と、当日および直近の2種類の実績から算出した生産性を表示します。 -標準：工程設定で設定した、その工程の生産性 -当日：作業開始から更新時点での、1日単位の生産性 -直近：直近で更新された実績から計算された生産性 |
| 5 | グラフ | 選択した工程の進捗状況を折れ線グラフで表示します。 実績のほか、見込み線（細い実線）および計画線（点線）もあわせて表示します。 加えて、参考とする他の工程の進捗状況も表示できます。 |
| 6 | 進捗履歴パネル | 特定の工程の進捗履歴の確認や、実績の登録を行うパネルです。 |
| 6-1 | 工程選択 | 進捗履歴の確認や実績の登録を行う工程を選択します。 |
| 6-2 | 進捗履歴 | 選択した工程の進捗履歴を表示します。 |
| 6-3 | 新規ボタン | 実績を新たに登録します。 |
| 6-4 | 詳細ボタン | 詳細な進捗履歴を表示します。 履歴の編集も可能です。 |
工程の進捗状況を表示する
工程の進捗状況を確認し、進捗の進み具合により必要に応じて工程の割り当てを調整することで
現場運営の最適化を図ることができます。
工程の割り当てを調整する方法は当日ボードのマニュアルを参照してください。

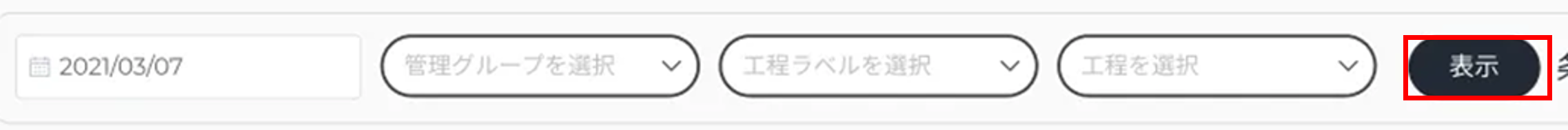

- コントロールパネルで進捗状況を確認したい日付、管理グループを選択し、「表示」ボタンをクリックします。
※工程ラベル、工程は任意で選択できます。 - 進捗状況のグラフが表示されたことを確認します。
- 現在表示している工程のグラフに加え、参考数量の設定を行うことで複数工程のグラフが表示されます。
設定方法についてはパフォーマンスボードグラフ 詳細設定のマニュアルを参照してください。
予定数量を設定する
一日の予定数量は、以下の２種類の方法で設定できます。
- 当日ボードからデータ取り込み
- 数値を直接入力
当日ボードからデータ取り込み
当日ボードで設定した予定数量を、本画面の「一日の予定数量」へ反映できます。
取り込み方法は当日ボードのマニュアルを参照してください。
数値を直接入力

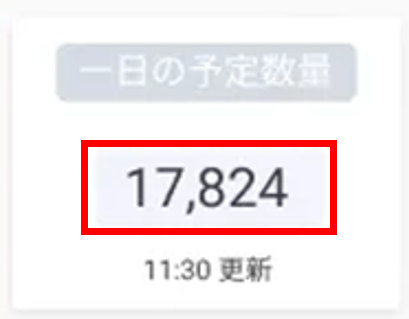

予定数量の数字表示部分をクリックすると、予定数量を直接入力できます。
すでに入力されている値を編集することも可能です。
実績を入力
実績の入力を行うことでグラフ上に実績が表示され、予定との差異を確認できます。
実績の入力方法は、以下の6種類が存在します。
進捗履歴パネルから直接入力
時間帯ごとの数量と投下工数は、数値を直接入力して実績値として設定できます。
実績を新規登録する

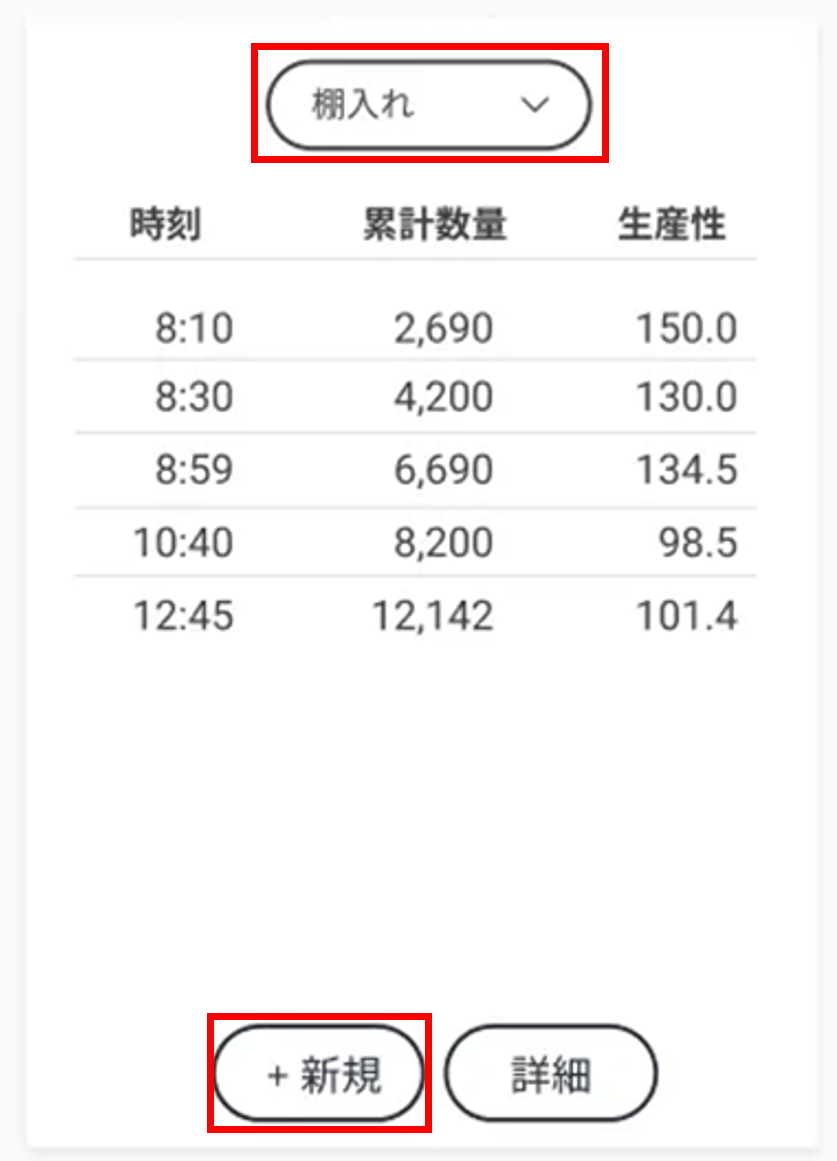

- 進捗履歴パネルにて、実績を登録する工程を選択後、「新規」ボタンをクリックします。

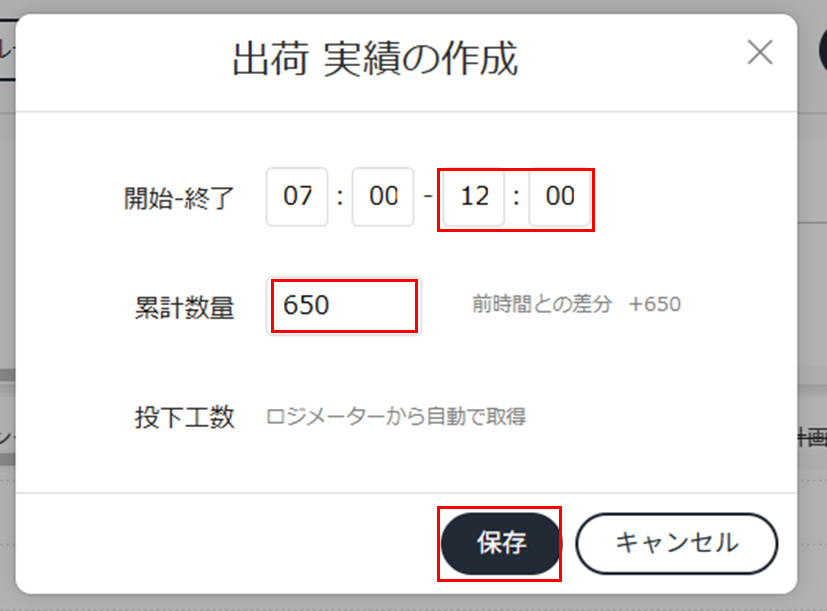

- 実績を入力する画面が表示されるので、以下の項目に内容を入力します。
・開始時刻 ※その日の実績が未登録の場合のみ入力できます。
・終了時刻
・累計数量
・投下工数 ※工程設定にて作業を紐づけていない場合に設定できます。 - 「保存」ボタンをクリックします。
- 進捗履歴パネルに設定した実績が表示され、グラフが更新されたことを確認します。
登録済みの実績を編集する

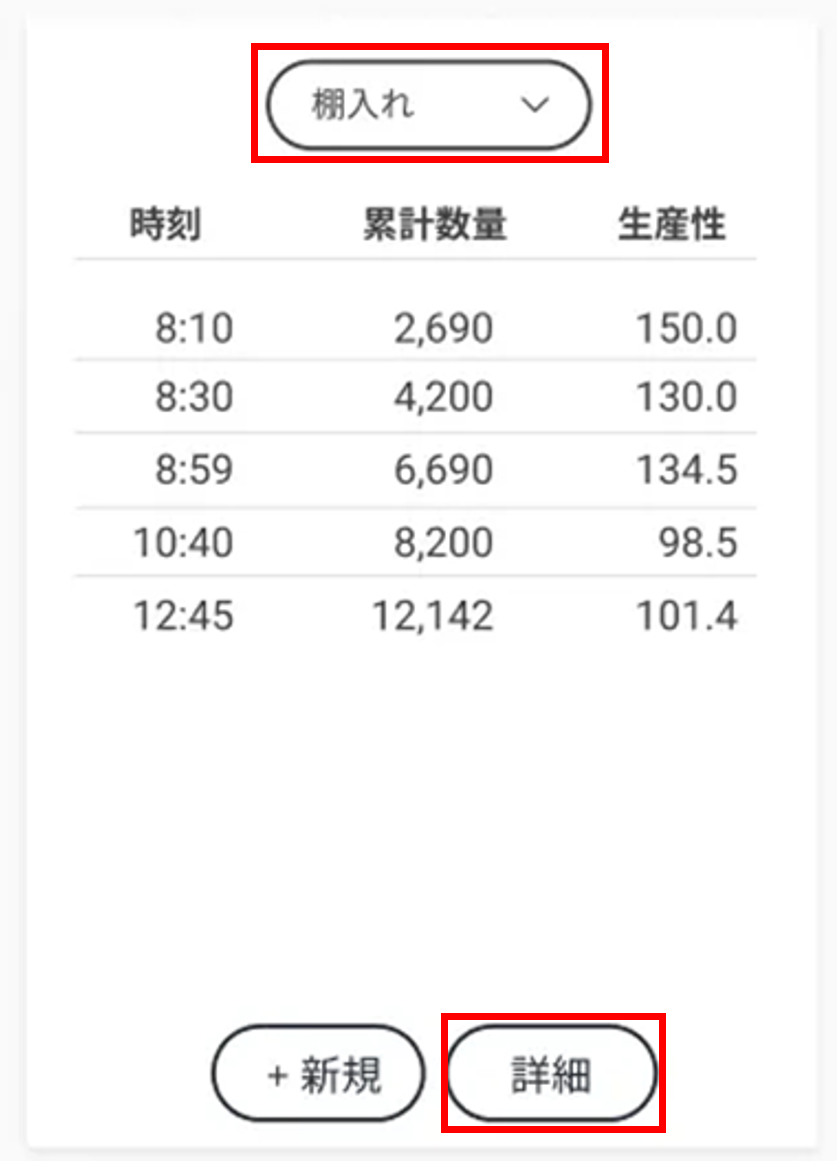

- 進捗履歴パネルにて、実績を編集する工程を選択後、「詳細」ボタンをクリックします。

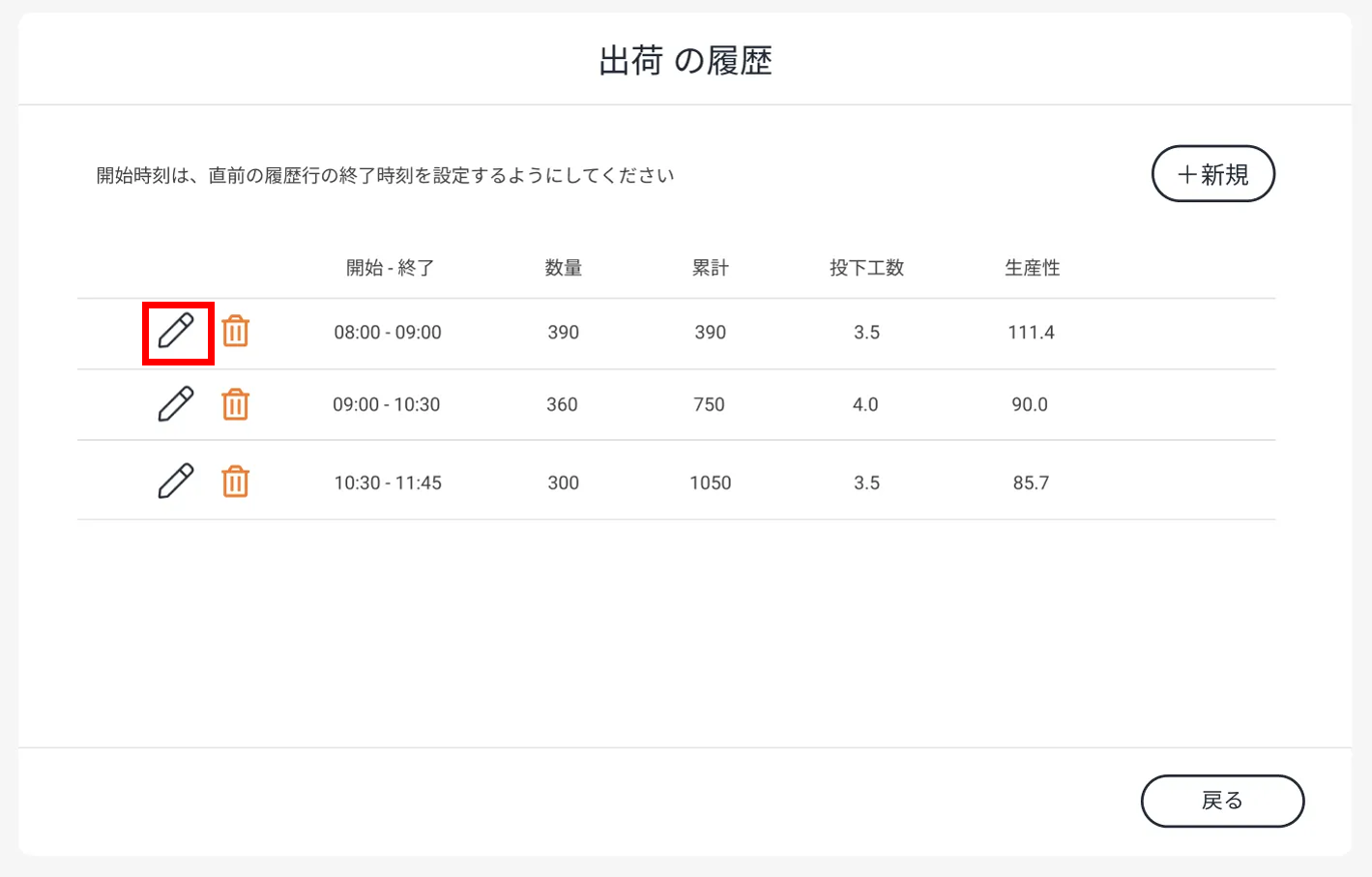

- 「出荷の履歴」画面が表示されるので、編集したい履歴の編集ボタンをクリックします。
- 実績を入力する画面が表示されるので、以下の項目に内容を入力します。
・開始時刻 ※直前の履歴の終了時刻を入力してください。
・終了時刻
・数量
・投下工数 ※工程マスタにて作業を紐づけていない場合に設定可 - 「保存」ボタンをクリックします。
- 進捗履歴パネルに設定した実績が表示され、グラフが更新されたことを確認します。
作業データから自動で取得
工程設定で工程に紐づけた作業の実績データを15分に１回自動で取得します。
実績工数と人数を更新
作業データの修正・追加内容をもとに実績データを更新します。更新される内容は、以下の3種類です。
※現在時刻より後のデータは反映されません。
- 工程の作業人数
- 工程の投下工数
- 工程の生産性（工程の実績データに数量実績がある場合に、再計算されます）
- 実績を更新したい日付・管理グループを選択し、表示ボタンをクリックします。
- 「実績工数と人数を更新」ボタンをクリックします。
当日ボードから直接入力
当日ボードのマニュアルを参照してください。
CSVからデータを取り込む
オプション機能となります。ご要望の方は担当営業までお問い合わせください。
WMSからデータを取り込む
オプション機能となります。ご要望の方は担当営業までお問い合わせください。
実績の確認
登録された実績は、「一日の実績」および「グラフ」の色付き実線にて表示されます。
工程の進捗状況に応じて、当日ボードで工程の割り当てを変更等の対応を実施してください。
